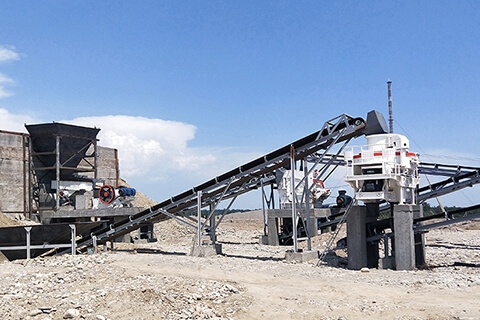

制砂生产线技术方案

一、系统概述

专为建筑用砂设计，适配水电工程、高速公路、市政建设等领域，可处理河卵石、花岗岩等硬质物料，产能10-800t/h灵活配置，产出0-5mm机制砂及多级骨料，满足高标混凝土、特种工程用砂需求。

二、核心工艺系统

1. 设备模块化组合

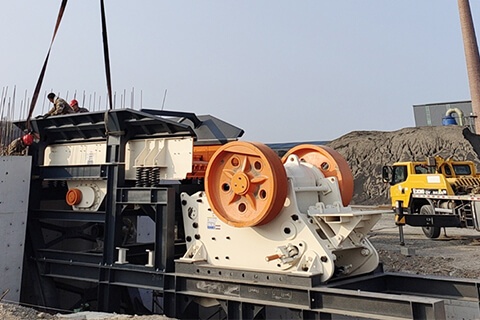

破碎单元：颚破（初碎）+ 反击破/圆锥破（中碎）

制砂单元：离心冲击式制砂机（细碎整形）

筛分单元：多层圆振动筛（3YK/4YK系列）

辅助系统：振动给料机、皮带输送机、除尘装置

2. 典型配置方案

方案A：时产300-350吨石灰石制砂

设备配置：

给料机 ×1
颚破 ×1
反击破 ×2
制砂机 ×2
圆振筛 ×3

工艺流线：

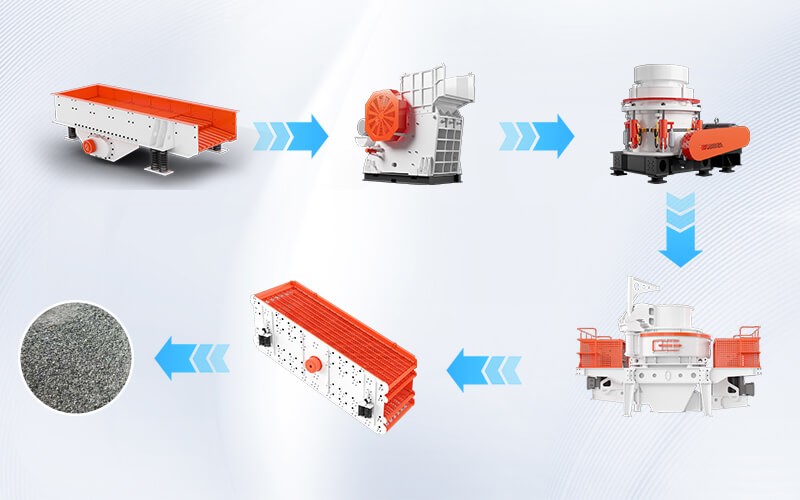

爆破料（≤750mm）→颚破→反击破→筛分（40mm分级）→制砂→成品砂（0-5mm）

▌时产200-250吨硬岩制砂（花岗岩/河卵石）

核心设备：

给料机 ×1

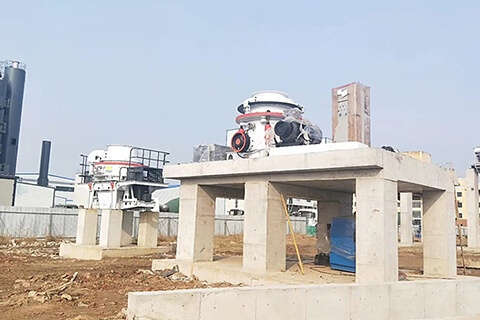

圆锥破 ×1
制砂机 ×2
筛分机 ×2

工艺特点：
硬岩→圆锥破中碎→制砂整形→三级筛分→立方体砂（含粉率可控）

▌时产150-200吨经济型制砂线

设备组成：

颚破 ×1
反击破 ×1
制砂机 ×1
双级振动筛 ×2

优势：

模块化紧凑设计，适配630mm以下原料直破，能耗降低20%

四、技术参数对照

五、方案选型建议

优先配置原则：

物料硬度高（如花岗岩）选用“圆锥破+制砂机”组合

含土量＞5%原料需配置洗砂模块

机制砂级配要求高时增加风选除粉机

增效措施：

制砂机周护板采用高铬合金，寿命提升3倍

筛网快换结构（10分钟完成规格切换）

支持EPC总包服务，提供工艺设计-设备选型-安装调试全流程解决方案，可根据原料特性定制干法/湿法制砂工艺。
